Преобразователь ПСК 550 380

Преобразователь статический компрессора для троллейбуса (в дальнейшем по тексту ПСК) предназначен для управления асинхронным двигателем, функционирующим в системе компрессора троллейбуса. Изделие соответствует современным направлениям в мировой технике и создано на базе 16-разрядного микропроцессора, специализированного для работы с трехфазными двигателями, и силового транзисторного IGBT - модуля. Микропроцессор выполняет функцию регулятора, генератора широтно-импульсного модулированного сигнала, формирующего в двигателе синусоидальный ток, обеспечивает связь с пультом управления, а также осуществляет необходимые защитные функции.

Пульт управления позволяет изменять и сохранять в энергонезависимой памяти параметры ПСК в системе управления асинхронным двигателем, а также осуществлять просмотр накопленных аварийных сообщений о неполадках в системе.

ПСК обладает всеми контрольно-диагностическими функциями, позволяющими защитить от повреждения, как ПСК, так и асинхронную машину. ПСК устойчив к коротким замыканиям в цепи нагрузки, заклиниванию двигателя, перенапряжению источника питания, обрыву провода, питающего одну из фаз двигателя, перегреву преобразователя и двигателя.

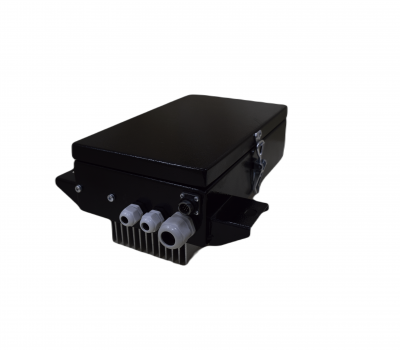

  • ПСК 550 380
Характеристики
Номинальное питающее напряжение постоянного тока, В 550
Номинальная мощность двигателя, кВт 4,0
Перегрузочная способность, % 200
Номинальная выходная частота, Гц 50
Диапазон длительных изменений входного напряжения, В 400…900
Время разгона, сек 0,5-9
Разрешающая способность по частоте, Гц 0,1
Максимальная температура радиатора, ˚C 70
Устойчивость к долговременной работе, ч >24
Коэффициент полезного действия, % 95
