Устройства автоматического контроля сопротивления изоляции УАКСИ

УАКСИ предназначено для автоматического контроля сопротивления второй ступени изоляции электрооборудования городского электрического транспорта.

При подаче на УАКСИ напряжения питания 24В, на его лицевой панели засветится лампа «Питание».

Внимание!!! В режиме проверки троллейбус должен быть отключен от контактной сети.

Нажатие кнопки «ТЕСТ» запускает режим проверки сопротивления изоляции последовательно по десяти каналам измерения.

Внимание!!! В режиме проверки на клеммах разъема XS присутствует напряжение 1000 В.

После прохождения проверки, на каждом из десяти каналов загорится индикатор, соответствующий сопротивлению цепи, подключенной к этому каналу:

- при сопротивлении выше 1200 кОм – загорится зеленый индикатор.

- при сопротивлении ниже 1200 кОм, но выше 600 кОм – загорится желтый индикатор.

- при сопротивлении ниже 600 кОм – загорится красный индикатор.

На панель водителя выводится информация о самом низком сопротивлении изоляции, обнаруженном при проверке всех каналов.

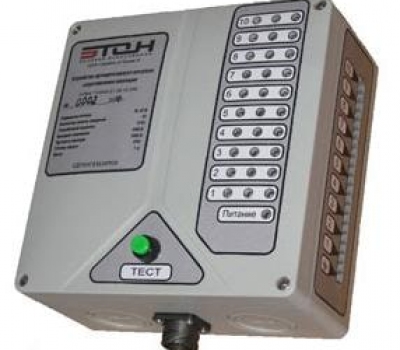

  • сопротивления изоляции УАКСИ
Характеристики
Напряжение питания, В 24
Допустимый диапазон изменения напряжения питания, В 16…30
Количество каналов измерения 10
Потребляемая мощность не более, Вт 10
Выходное измерительное напряжение, В 1000 ±5%
Максимальный выходной ток, мА 5
Электрическая прочность изоляции 5000 В, 50 Гц, 1 мин
Степень защиты IP 54
Рабочее значение температуры окружающего воздуха при эксплуатации от -40 до 45 С
Габаритные размеры, мм 196х181х97
Масса не более, кг 1,5
