Троллейбусные токоприемники и система управления токоприемниками

Парные токоприемники устанавливаются на крыше контейнера троллейбуса и предназначены для сбора тока с контактных проводов и передачи его в цепи тяговых и вспомогательных электрических машин и троллейбусного оборудования. Они осуществляют подвижную электрическую связь между контактными проводами и электрооборудованием троллейбуса.

Токоприемник и блок управления системой управления токоприемником крепятся к раме на крыше троллейбуса. Токосъемник изолирован фарфоровыми изоляторами. Полюс токосъемника изолирован от основания, а головка изолирована от полюса.

Система управления токосъемником состоит из:

- два токоприемника с пневматическим приводом;

- стойки пневматического оборудования;

- устройство управления;

- механизм укладки шнура.

Токосъемники оснащены пневматическими приводами. Система управления токоприемником защищает контактную линию и головки токоприемника от повреждения при выходе их из контактных проводов, а также предназначена для дистанционного опускания токоприемников из кабины машиниста. По выбору заказчика система управления токоприемником может комплектоваться пневмоприводами различных производителей.

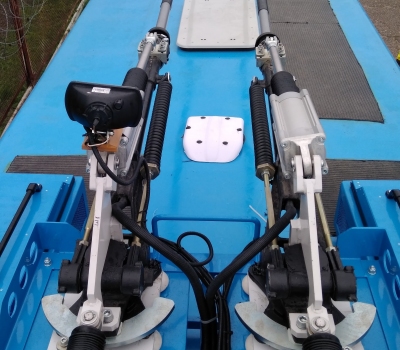

  • и система управления токоприемниками
Характеристики
Рабочее напряжение, В 600
Непрерывный ток, A 170
Настройка защиты от перегрузки, A 570
Усилие токоприемников на контактный провод, подвешенный на высоте 5,8 + 0,1 м, N 118-137
Перепад давления при подъеме и опускании головки на любой рабочей высоте, N 9,81
Допустимое отклонение токоприемника в обе стороны от контактного провода 60° или 4,5 м
Вес (кг) 80
