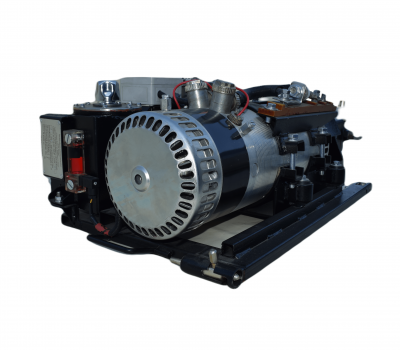

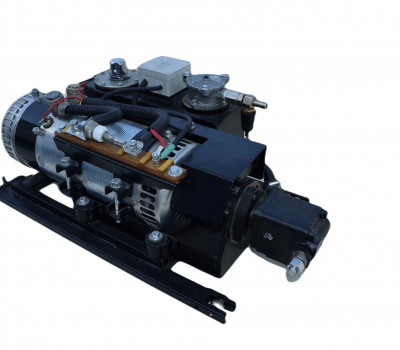

Гидростанция постоянного тока

Гидростанция предназначена для подачи рабочей жидкости под давлением в рулевой механизм и далее в гидроцилиндр. Рабочая жидкость из бака забирается насосом и по трубопроводам поступает в рулевой механизм.

Основными элементами гидростанции являются пластинчатый насос ШНКФ и электродвигатель Г-732В, соединенные при помощи муфты.

  • постоянного тока
  • постоянного тока
Характеристики
Документация
3D модель
Характеристики
Потребляемая номинальная мощность, кВт 1,6
Напряжение питания, В 27
Объем рабочей жидкости, л 6
Производительность, л/мин 22
Степень защиты IP23
Габаритные размеры, мм 7750×415×270
Масса, кг 65
Максимальное давление масла, МПа 20
Номинальная частота вращения, об/мин 1100
Ток длительного режима, А 60
Максимальный ток, А 170
Уровень шума (не более), дБ 72
Документация

Габаритный чертеж
